流量開關主要是在水、氣、油等介質管路中在線或者插入式安裝監控水系統中水流量的大小。在水流量高于或者低于某一個設定點時候觸發輸出報警信號傳遞給機組，系統獲取信號后即可作出相應的指示動作。避免或減少主機"干燒"。

流量開關工作原理

水流量開關工作原理當水流開關內有水流動，水流量≥1.0L/min時，水流開關內的磁芯受水流推動產生位移，磁芯位移帶動磁源產生磁控作用使水流開關輸出"通"信號。流量開關快易優自動化選型有收錄，該信號輸入設備控制系統，經控制系統實現控制作用，當水流量小于啟動流量時，水流開關輸出"斷"的信號?？刂葡到y(tǒng)產生與上述相反的控制作用。換句話說就是:水流開關當管路中的水流量大于1L/min流量時，磁芯在水流作用下產生位移并帶動磁源產生磁控作用使傳感器輸出"1"開關信號,該信號輸入到設備控制系統，經功率擴放大后實現以水流量控制的目的。當管路中的水流量小于1L/min流量后，磁芯在復位彈簧推力作用下帶動磁源回位，使傳感器輸出"0"開關信號,停止系統的工作。流量開關具有靈敏度高、耐久性強等優點 。

• 上海臬克熱導式流量開關各主要技術參數：

設定范圍:1~150cm/s(水)，3~300cm/s(油)，20~3m/s(空氣)

信號輸出:PNP，NPN，繼電器，模擬量(4~20mA)可選；

供電:24V±20%DC或者220VAC可選；

接通電流:最大400 mA(PNP或NPN型)，最大1A@24V ac/dc (繼電器型)

空載電流:最大80mA

流量指示:LED排 (6個)

      設定方式:電位器設定

耐壓范圍:100bar

介質溫度變化:≤4℃/s

響應時間:1~13s，典型值2s

初始化時間: 約8s

電氣保護:反相，短路，過載保護

防護等級:IP67

介質溫度:-20~80℃ 可定制高溫；

環境溫度:-20~80℃

儲存溫度:-20~100℃

材質:探頭:不銹鋼304(可選316L、鈦合金、四氟乙烯等材料)，外殼:不銹鋼304、塑料，鈦合金

內嵌式4311的技術參數: 測量范圍:用0-20厘米/秒到1-100厘米/秒可連續調準。(與水相關，對于其它介質，范圍擴張)

測量時間:2-10秒，按照測量條件

線性偏差:<5%(最佳配合斜率)

重復能力公差:<2%

溫度漂移:<3%/K

電源電壓:24V直流&plusmn;10%

電流消耗:最大100mA

輸出電流:4-20mA

電阻負載:0-600歐姆

關于流量單位的1~150cm/s(水)，3~300cm/s(油)，20~3m/s(空氣)速度單位 如何根據實際的管道大小換算成L/MIN或者m3/h的流速單位呢？
這是困擾很多選型技術人員的一個頭疼問題。

體積流量：
　 以 體積/時間 或者 容積/時間 表示的流量。如：m&sup3;/h ,l/h
　 體積流量（Q）＝ 平均流速&times;管道截面積（A）

管道截面積=半徑 &times;半徑 &times; 3.14

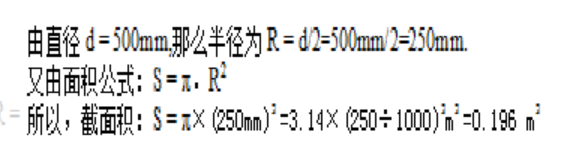

比如

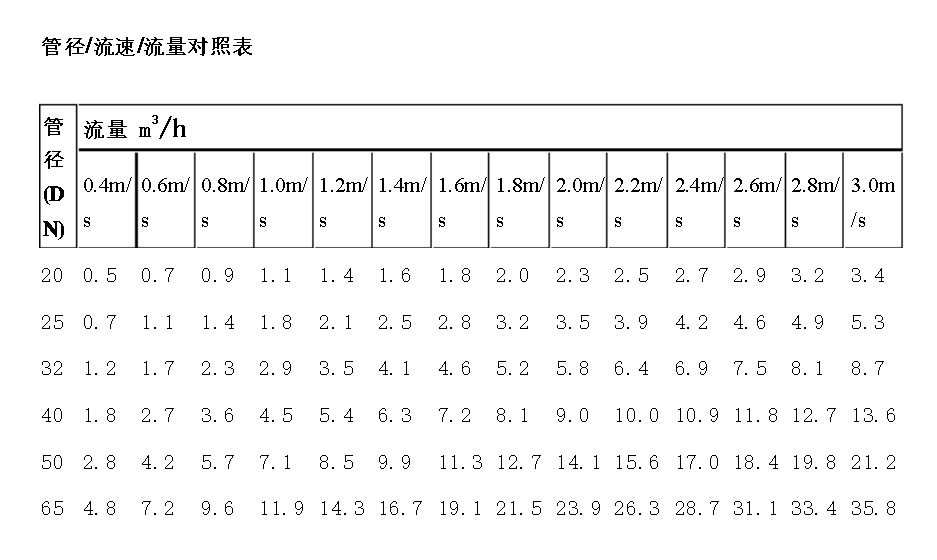

下面是本公司整理的管徑/流速單位和流量單位換算對照表

備注：其他單位的管徑/流速單位和流量單位換算對照表
體積流量換算表

 臬克實業（上海）有限公司原創，轉載注明
