活塞式流量開關NK200系列小流量

更新：2022-03-29 ?????點擊： 0

品牌：???臬克
型號：???NK200

產品介紹

NK200型活塞式流量開關 產品介紹

在線式安裝，機械式流量開關，用于液體或氣體介質。堅固的塑料，鉛或繡鋼外殼可選。極小的壓力損失，良好的重復性，抗污能力，機械部分與電子部分完全隔離，適用于小流量經濟型。3倍于原NK200的活塞行程設定精度更加精。帶有開關設定刻度，用于無須在現場設定。LED顯示開關狀態，雙開關量輸出可供選擇。氣液兩用型，工業自動化/機械設備/空氣壓縮工業/制冷及空調。

NK200型活塞式流量開關 技術參數

設定范圍：          詳見參數表
精精度:           ±5%總量程
遲    滯:           視開關點而定，量小0.5L/Min
開關設定刻度:       是在介質為水，溫度20°C ，水平安裝狀態進行DDDDDDDDDDDDDDD 標定的。安裝位置，介質和溫度變化會對開關值DDDDDDDDDDDDDDD略有影響。
LED顯示:            直流供電LED顯示開關狀態，交流無LED顯示。
接線方式:           豪斯曼接插件
輸    出:           干簧開關，容量24VDC/250VAC,100mA
耐    壓:           50 bar（鉛型），100 bar（不銹鋼型）
平均壓力損失:       0.3 bar（在25L/min）
介質溫度:           最大90°C
防護等級:           IP65
NK200.....GS材質:    外殼：POM塑料
                   活塞：POM塑料
                   彈簧：不銹鋼
                   密封：NBR
NK200.....GL材質：外殼：陽極氧化鉛
                   活塞：POM塑料
                   彈簧：不銹鋼
                   密封：NBR
NK200....GB材質：外殼：不銹鋼
                  活塞：POM塑料
                  彈簧：不銹鋼
                  密封：NBR

NK200型活塞式流量開關 安裝

小流量活塞式流量開關NK200系列

NK200型活塞式流量開關 試用介質

小流量活塞式流量開關NK200系列

NK200型活塞式流量開關 參數表

陽極氧化鋁（不銹鋼）	型號	壓力	最大流量L/min(水）	可調范圍L/min(水）	G(mm)	重量
	NK200-008...L(B)010	50	40	0.6(0.1)..8(7)	G1/4	0.22(0.53)
	NK200-010...L(B)010	50	40	0.6(0.1)..8(7)	G3/8	0.20(0.51)
	NK200-015...L(B)010	50	40	0.6(0.1)..8(7)	G1/2	0.18(0.48)
	NK200-020...L(B)010	50	40	0.6(0.1)..8(7)	G3/4	0.23(0.65)
	NK200-025...L(B)010	50	60	0.6(0.1)..8(7)	G1	0.32(0.82)
	NK200-008...L(B)015	50	40	1(0.5)..15(13)	G1/4	0.22(0.53)
	NK200-010...L(B)015	50	40	1(0.5)..15(13)	G3/8	0.20(0.51)
	NK200-015...L(B)015	50	40	1(0.5)..15(13)	G1/2	0.18(0.48)
	NK200-020...L(B)015	50	40	1(0.5)..15(13)	G3/4	0.23(0.65)
	NK200-025...L(B)015	50	60	1(0.5)..15(13)	G1	0.32(0.82)
	NK200-015...L(B)028	50	40	2(0.8)..28(25)	G1/2	0.18(0.48)
	NK200-020...L(B)028	50	60	2(0.8)..28(25)	G3/4	0.23(0.65)
	NK200-025...L(B)028	50	40	2(0.8)..28(25)	G1	0.32(0.85)
	NK200-020...L(B)070	50	100	27(21)..70(66)	G3/4	0.23(0.65)
	NK200-025...L(B)070	50	100	27(21)..70(66)	G1	0.32(0.82)

注：1.以上括號內參數為復位點，括號外為動作點。如果下限報警（監測流量過?。﹨⒖紡?fù)位點參數。上限報警（監測流量過大）參考復位點參數。
2.以上參數是將開關垂直安裝于水平管路。以20°C水介質測試得出的。

附件-接插件：

小流量活塞式流量開關NK200系列

NK200型活塞式流量開關 選型表

Nk200-	008	G	D	L	015	C	1	W
Nk200-									NK200系列活塞式流量開關
	008								螺紋接口G1/4
	010								螺紋接口G3/8
	015								螺紋接口G1/2
	020								螺紋接口G3/4
	025								螺紋接口G1
		G							內螺紋
			D						直流供電24V±20%DC
			A						交流供電230V±15%AC
				S					塑料外殼
				L					陽極氧化鋁外殼
				B					不銹鋼外殼
					008				設定范圍：0.6...8L/min
					015				設定范圍：1...15L/min
					028				設定范圍：2...28L/min
					070				設定范圍：27...70L/min
						C			豪斯曼接插件
							1		1個開關點輸出
							2		2個開關點輸出

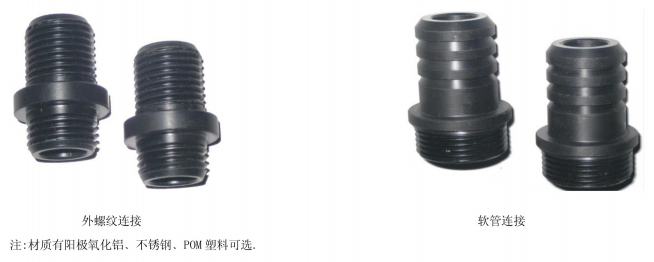

								W	外螺紋連接
								R	軟管連接

1、訂貨時請注明介質流向，介質種類，管徑及期望設定值。我們可在出廠時幫你完成設定。
2、管道大于DN25需要訂貨，訂貨時提供需要的參數和要求。

NK200型活塞式流量開關 試用注意事項

1.收到產品后，請檢查包裝及外形是否完好，并核對型號和規格是否與您選購的產品相符。
2.通電之前請務必檢查供電電壓是否正確，連線是否正確。因為連續錯誤導致的產品燒壞或負載產品損壞，公司不保修。請勿帶電安裝！
3.在安裝過程中，使用六角扳手，不得強力安裝或者拆卸。否則容易損壞螺紋和殼體。

此內容僅供參考，選購時請根據產品具體需要和使用場景，先聯系工程師屠先生進行詳細咨詢確認。
