管段式超聲波流量計及流量開關的原理說明注意事項
上海臬克生產的管段式超聲波流量計及流量開關（XMYNK300D）是基于傳播速度差法超聲測量而研制的，通過傳感器向流體發射超聲信號，在其受到流體流動影響之后再接收此超聲信號并將檢測結果用于流量測量的計量器具。
該儀表集測量、積算、顯示于一體，采用微功耗技術，可實現最小流量0.006立方米每小時（軟件可調）的準確測量，同時儀表具有體積小、穩定性好、抗干擾能力強等特點。
此外儀表具有多種編程功能，可靈活控制水泵起停，超聲測流技術，可實現多角度安裝，儀表測量不受影響，同時使管道壓力損失降到最低。
XMYNK300D超聲波流量計可通過配接我公司生產的GSM無線數據采集器，利用GSM移動公網進行數據傳輸，構成無線監測系統，當管網運行異常時，主動上報管網進行異常的信息。
測量原理是什么：

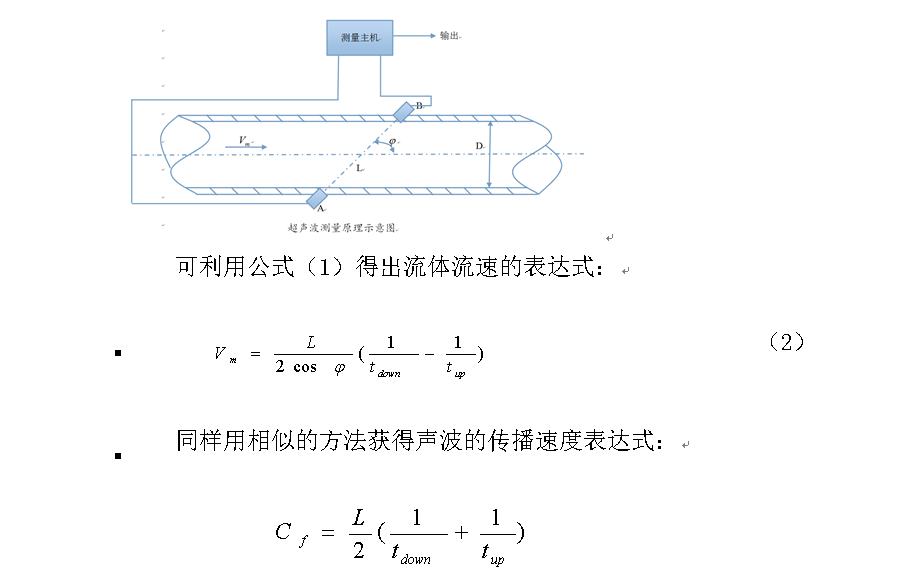

流量計以測量聲波在流動介質中傳播的時間與流量的關系為原理。通常認為聲波在流體中的實際傳播速度是由介質靜止?fàn)顟B(tài)下聲波的傳播速度（Cf）和流體軸向平均流速(Vm)在聲波傳播方向上的分量組成。如下示意圖所示，順流和逆流傳播時間與各量之間的關系是：
技術參數
1)、DN15-DN25參數
| 性能 | 參數 | |||||||
| 公稱直徑（MM） | DN15 | DN20 | DN25 | |||||
| 額定流量Q3（立方米每小時） | 1.6 | 2.5 | 1.6 | 2.5 | 4.0 | 4.0 | 6.3 | |
| 過載流量Q4（立方米每小時） | 2.0 | 3.125 | 2.0 | 3.125 | 5.0 | 5.0 | 7.87 | |
| 分界流量Q2（L/H） | 10.24 | 16.0 | 10.24 | 16.0 | 25.6 | 25.6 | 50.4 | |
| 最小流量Q1（L/H） | 6.4 | 10.0 | 6.4 | 10.0 | 16.0 | 16.0 | 31.5 | |
| 量程比Q3/Q1 | 100 | |||||||
| 被測介質 | 水，并充滿被測管道 | |||||||
| 準確度等級 | 0.5級/1級/2級 | |||||||
| 數據通訊 | 光電接口 | 波特率2400，協議T188、Modbus協議可選 | ||||||
| RS-485/M-bus | ||||||||
| RF射頻 | ||||||||
| 數據存儲 | 斷電保護功能 ,每月存儲功能 | |||||||
| 工作電源 | 電池供電DC3.6V或外接24VDC電源 | |||||||
2)、DN50-DN250參數
| 管內徑 | 始動流量（m3/h） | Q3/Q1 | Q2/Q1 | 最小流量（Q1） (m3/h) | 分界流量（Q2) (m3/h) | 額定流量（Q3） (m3/h) | 過載流量（Q4） (m3/h) | 實際最大流量 (m3/h) | |||
| DN50 | 單 | 0.035 | 80 | 1.6 | 0.313 | 0.500 | 25 | 31.5 | 50 | ||
| 雙 | 0.013 | 100 | 1.6 | 0.250 | 0.400 | 25 | 31.25 | 50 | |||
| DN65 | 單 | 0.060 | 80 | 1.6 | 0.500 | 0.800 | 40 | 50 | 80 | ||
| DN80 | 單 | 0.090 | 80 | 1.6 | 0.788 | 1.260 | 63 | 78.75 | 100 | ||
| 雙 | 0.034 | 100 | 1.6 | 0.630 | 1.008 | 63 | 78.75 | 100 | |||
| DN100 | 單 | 0.141 | 125 | 1.6 | 1.280 | 2.048 | 160 | 200 | 240 | ||
| 雙 | 0.054 | 160 | 1.6 | 1.00 | 1.600 | 160 | 200 | 240 | |||
| DN125 | 單 | 0.221 | 125 | 1.6 | 2.00 | 3.200 | 250 | 312.5 | 330 | ||
| DN150 | 單 | 0.318 | 80 | 1.6 | 3.125 | 5.000 | 250 | 312.5 | 400 | ||
| 雙 | 0.121 | 100 | 1.6 | 2.500 | 4.000 | 250 | 312.5 | 400 | |||
| DN200 | 單 | 0.565 | 80 | 1.6 | 5.000 | 8.000 | 400 | 500 | 560 | ||
| 雙 | 0.215 | 100 | 1.6 | 4.000 | 6.400 | 400 | 500 | 560 | |||
| 被測介質 | 水，并充滿被測管道 | ||||||||||
| 準確度等級 | 0.5級/1級/2級 | ||||||||||
| 數據通訊 | RS-485/M-bus | 波特率2400，Modbus協議/T188 | |||||||||
| 工作電源 | 24VDC電源 | ||||||||||
③某一口徑參數功能表如下（不同口徑初值不同）：
| 參數號 | 參數名稱 | 初值 | 功能 | 備注 |
| 1 | 儀表系數 | 10.00 | ||
| 2 | 曲線修正系數1 | 1 | ||
| 3 | 曲線修正系數2 | 1 | ||
| 4 | 額定流量 | 100.000 m³/h | ||
| 5 | 零點數據 | 0．000 | ||
| 6 | 始動流量 | 0.400 m³/h | ||
| 7 | 阻尼時間 | 32 | ||
| 8 | 啟泵流量 | 20.000m³/h | ||
| 9 | 繼電器吸合方式 | 1 | 1長時間吸合 0 短時間吸合【吸合時間由b決定】 | 1為開關方式 0帶復位開關方式 |
| h | 儀表地址 | 00000001 | ||
| b | 吸合時間 | 只有在9的初值選擇0時參數有效 | ||
| c | 儀表口徑 | 9 | DN125 | |
| d | 上限補償系數 | 00000001 | ||
| E | 累計流量小數點 | 00000002 | 累計流量2位小數 | |
| F | 備用 | 00000 | 備用 |
儀表口徑 參數 c 對照表
| 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 | DN 65 | DN 80 | DN 100 | DN 125 | DN 150 | DN 200 | DN 250 |
四、電氣接線圖
（1） 儀表接線
| 紅線（或紫線） | 接電源: +24V直流電源，不允許接交流電源 |
| 黑線 | 接電源地 |
| 綠線 | （啟泵開關） 接C端點 |
| 黃線 | （啟泵開關） 接D端點 |
| 藍線 | （關泵開關） 接A端點 |
| 棕線 | （關泵開關） 接B端點 |

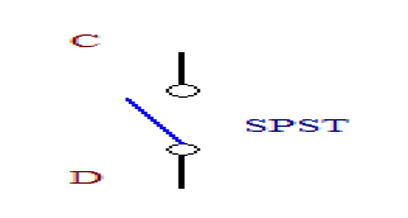

① C、D ： 為內部開關信號， 且C、D信號為常開信號，當流量大于啟泵流量時，開關點閉合。
② （A、B為關泵信號，但為常閉點） ③ A、B、C、D、均為無源信號。
(2) 水泵控制電氣接線

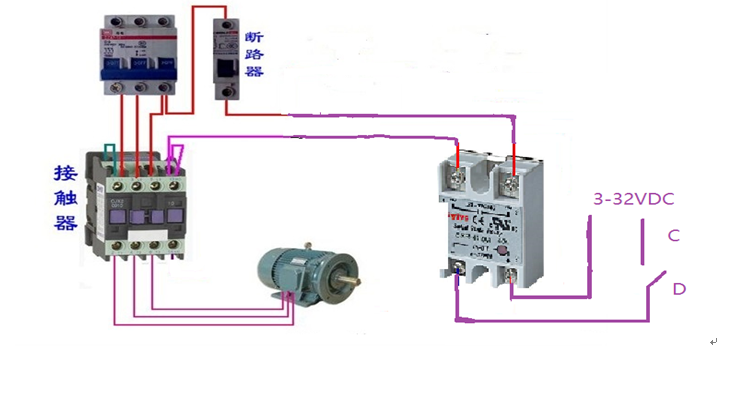

1、常開常關接線圖

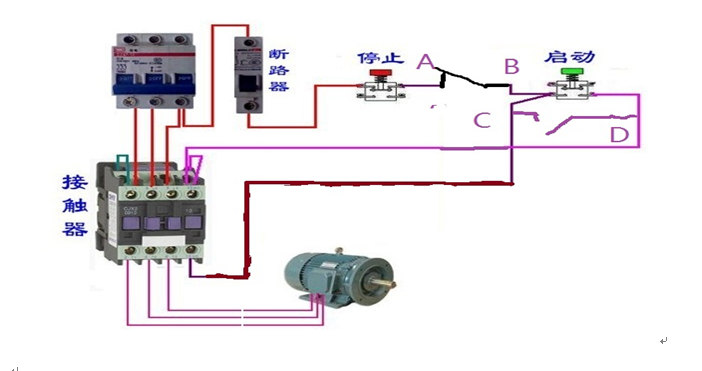

2、短開短關接線圖
流量開關調節注意事項有哪些
流量開關出廠調節在小流量值附近，在使用時不得調到低于出廠設定位置，否則會造成開關不能回復到“無液流”位置。
若需調高流量值，應順時鐘旋轉調節螺絲。在調高出廠設定值后想調低流量值，可逆時鐘旋轉調節螺絲。
調節結束后，應檢查流量開關的設定值不低于出廠設定值，通過按動主杠桿數次，檢查主杠桿回復時開關有無“咔嗒”聲，一旦發現沒有，應順時鐘旋轉調節螺絲直至杠桿回復時有“咔嗒”聲。
封漆的設定螺絲不可調節。一旦變動，將會破壞流量開關的控制或造成調節失效而無法工作。
流量調節過高，低流量時無法帶動流向片，開關無法動作。流量調節過低，開關過于靈敏，產生誤動作
